顯示屏ITO麵上IC表麵缺陷檢測是確保顯示屏質量的重要環節,以下是一些常見的檢測方法和技術:
1. 基於熱成像的檢測方法
這種方法通過給ITO電路通電使其發熱,然後利用熱成像技術拍攝發熱的ITO電路,得到熱成像圖片。具體步驟如下:
通電發熱:對ITO電路通電,使其發熱。
熱成像拍攝:對發熱的ITO電路進行熱成像,得到熱成像圖片。
圖像處理:將熱成像圖片轉換為灰度圖片,進行二值化處理,提取圖案邊緣,生成ITO電路圖片。
缺陷檢測:將生成的ITO電路圖片與設計圖案進行比對,檢測缺陷

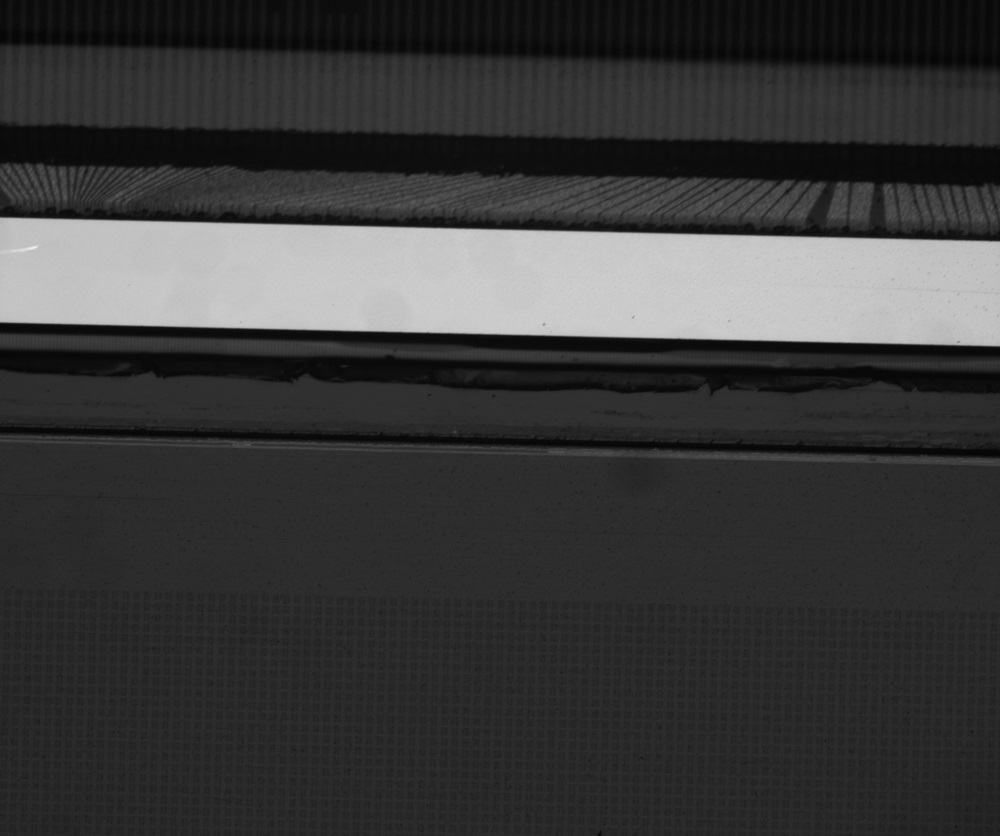

2. 基於機器視覺的檢測係統
這種方法利用機器視覺技術,通過高分辨率相機和多光源成像,結合圖像處理算法實現缺陷檢測。具體步驟如下:
成像方案:使用線掃描相機和多光源同時曝光合成圖像,使表麵缺陷與易誤幹擾項形成不同特征。
圖像處理:采用Blob分析方法對明暗場圖像進行分類處理,實現對劃痕、氣泡、劃傷等表麵缺陷的檢測。
軟件係統:康耐德智能利用C#實現具備友好的人機操作界麵的檢測軟件係統
3. 高分辨率線陣CCD相機檢測係統
這種方法采用高分辨率線陣CCD相機和中長焦鏡頭,通過分離相機與鏡頭及鏡頭倒置,獲得較大的動態範圍和較好的調製轉換函數優化值。具體步驟如下:
高分辨率成像:使用高分辨率線陣CCD相機和中長焦鏡頭,獲得較高的圖像放大率與圖像精度。
動態範圍優化:通過分離相機與鏡頭及鏡頭倒置,獲得較大的動態範圍和較好的調製轉換函數優化值。
運動精度提升:采用直線電機提高係統的運動精度與穩定度。
環境隔離:使用大理石底座減小周圍環境振動對係統精度的影響
4. 液晶屏ITO線路AOI檢查機
這種方法適用於液晶屏線路裸露區域ITO的缺陷檢測,具有高精度和高效率的特點。具體性能指標如下:
檢測範圍:液晶屏尺寸1.8~40寸,最大1000 x 480mm,適用於異形屏檢測。
檢測區域:覆蓋整個玻璃ITO線路,包括Fanout區域線路、CFOG-Pad區域線路等。
支持線路:直線、波浪線、拐角線路、交叉線、亮暗線等。
檢測項目:線路劃傷、微劃傷、短路、斷路、微斷、異物(髒汙)、腐蝕、毛刺等。
檢測精度:最小可檢測缺陷尺寸2um×2um。
漏檢率:0 DPPM。
過檢率:<5%,且平均誤判圖片<2張/片。
檢測速度:7-12 Inch Panel
。
5. 基於噴塗溴化銀的成像方法
這種方法通過在顯示屏表麵噴塗溴化銀,利用反射光線的成像來檢測缺陷。具體步驟如下:
光源調整:打開光源,調整分光鏡的角度,使光線分為兩束,分別照射在反光鏡一和反光鏡二上。
噴塗溴化銀:在下顯示屏和上顯示屏表麵均勻噴塗溴化銀,溴化銀遇強光照射會變色。
反光鏡調整:調整反光鏡一和反光鏡二的角度,使光線反射到玻璃的上下表麵邊緣。
移動光源:移動光源,使光線從玻璃的一側邊緣慢慢照射到另一側邊緣,反射到上下顯示屏上。
觀測結果:如果玻璃表麵有缺陷,顯示屏上噴塗的溴化銀部分會出現沒有變色的間隙,從而直接觀測到缺陷
這些方法各有優缺點,選擇適合的檢測方法可以有效提高顯示屏ITO麵上IC表麵缺陷檢測的效率和準確性。
