視覺係統能夠應用在哪些工序的芯片封裝點膠檢測中

在芯片封裝的點膠工序中，視覺係統是保證工藝質量的核心。點膠主要用於芯片粘接、底部填充

、包封和精密塗覆
，這些環節的缺陷往往會導致芯片功能失效。

視覺係統在點膠檢測中的應用主要分為點膠前引導、點膠中監控和點膠後檢測三個維度
，具體應用如下：
1. 點膠前的引導與基板定位

在點膠動作發生之前
，視覺係統用於確保膠水被精確施放在目標位置：

    基板/芯片對位： 識別基板上的基準點或芯片輪廓
，精確計算點膠路徑的起點和終點坐標
，補償因傳送機構震動或熱膨脹導致的位置偏差。

    膠閥高度校準： 通過激光測距或對焦視覺係統
，測量點膠針頭或噴嘴與基板表麵的距離，確保點膠高度一致，防止撞針或膠水拖尾。

2. 點膠過程中的實時監控與閉環控製

在高速點膠過程中
，部分先進的視覺係統可實現實時監測：

    膠線寬度/高度實時反饋： 利用在線激光輪廓傳感器或3D視覺
，實時掃描剛擠出的膠條輪廓。如果檢測到膠寬變窄或高度不足
，係統會立即調整氣壓或閥體開啟時間，實現閉環控製。

    膠點計數與缺失報警： 在噴射式點膠中

，視覺係統實時統計噴射的膠點數量，防止因噴嘴堵塞導致的漏噴。

3. 點膠後的2D外觀檢測

點膠完成後

，2D視覺主要用於檢測膠水的表麵形態和汙染情況：

    溢膠檢測：

        應用場景： 芯片粘接或底部填充時。

        檢測內容： 檢查膠水是否溢出到芯片表麵、焊盤或周圍的引線區域。溢膠到焊盤上會導致後續焊接不良（虛焊）。

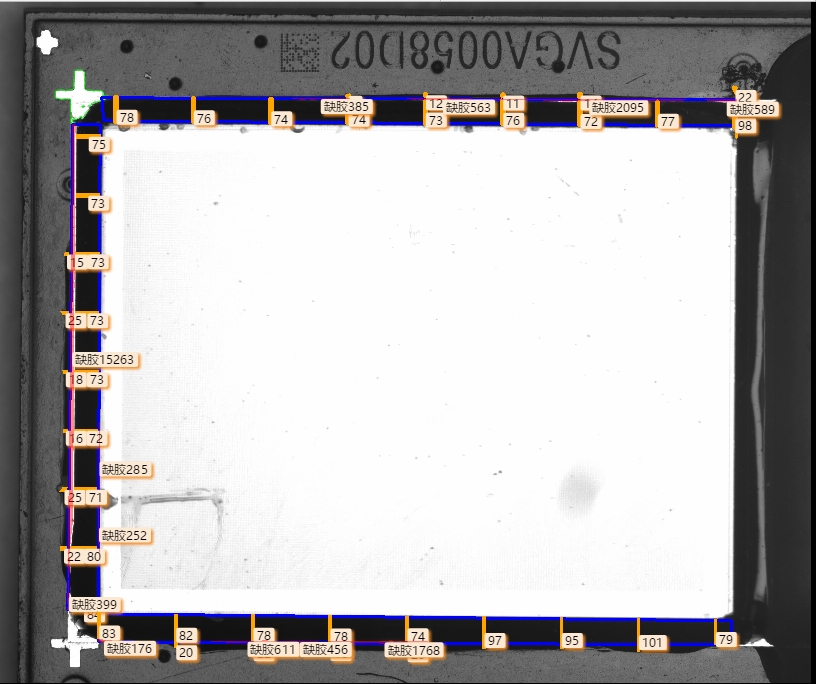

    有無膠檢測：

        應用場景： 所有點膠環節。

        檢測內容： 確認指定區域是否被膠水覆蓋，是否存在完全漏點膠的情況。

    拖尾與拉絲檢測：

        應用場景： 針頭式點膠或移動點膠結束時。

        檢測內容： 檢測膠水是否在斷膠處形成尖銳的尾巴或細絲。這些細絲如果斷裂飄落
，可能造成短路。

    膠點/膠線位置精度：

        檢測內容： 測量實際膠水中心相對於理論目標位置的偏移量。

4. 點膠後的3D幾何形貌檢測

由於膠水通常是透明的或半透明的，且體積（膠量）是關鍵參數，3D視覺在這裏尤為重要：

    膠量/體積測量：

        應用場景： 底部填充、芯片粘接。

        原理： 利用激光三角法或共聚焦技術掃描膠水表麵，重建3D模型，計算膠水的實際體積。體積過少可能導致填充不足（空洞），體積過多可能導致成本增加或汙染。

    膠線輪廓檢測：

        應用場景： 圍壩填充或手機攝像頭模組點膠。

        檢測內容： 檢測膠線的橫截麵是否飽滿、高度一致性
、寬度是否符合要求。這對於形成密封或結構支撐至關重要。

    爬膠高度檢測：

        應用場景： 倒裝芯片底部填充。

        檢測內容： 檢測膠水在芯片側壁的爬升高度，判斷填充是否充分以及潤濕角是否良好。

    共麵性檢測：

        應用場景： 大麵積塗覆或導熱膠塗抹。

        檢測內容： 檢測膠層表麵的平整度，確保貼合緊密無氣泡。

5. 針對特殊膠體的檢測技術

    透明膠檢測： 傳統的2D灰度相機難以捕捉透明膠水的邊緣。此時通常采用特殊光源（如偏振光、特定波長的藍光或紫外光）或3D激光輪廓儀來凸顯膠水的輪廓。

    熒光膠檢測： 對於添加了熒光劑的膠水（常見於Underfill），使用特定波長的光源激發熒光
，可以極大提高圖像對比度
，使得膠水覆蓋範圍在視覺下清晰可見，便於精確測量。

6. 固化後的檢測

膠水經過加熱或紫外光固化後，視覺係統進行二次確認：

    顏色與紋理分析： 檢測固化後的膠體顏色是否均勻
，有無碳化或異物混入。

    裂紋檢測： 固化過程中由於熱應力可能產生微裂紋，高分辨率視覺係統需要捕捉這些細微的裂紋缺陷。

總結

視覺係統在點膠檢測中扮演著"質檢員"和"測量儀"的雙重角色。隨著封裝密度的提高，點膠檢測正從傳統的2D有無檢測向3D體積測量和實時閉環控製演進，重點解決溢膠、缺膠、膠量一致性這三大核心痛點。
