視覺係統在精密電子點膠前中後三個階段都能檢測什麼？

視覺係統在精密電子點膠全流程中扮演著至關重要的角色
，是實現高精度、高gao一yi致zhi性xing和he高gao效xiao率lv生sheng產chan的de核he心xin技ji術shu之zhi一yi。它ta在zai點dian膠jiao工gong藝yi的de各ge個ge環huan節jie都dou發fa揮hui著zhe關guan鍵jian作zuo用yong，確que保bao了le微wei米mi級ji別bie的de精jing度du要yao求qiu。以yi下xia是shi視shi覺jiao係xi統tong在zai精jing密mi電dian子zi點dian膠jiao全quan流liu程cheng中zhong的de具ju體ti應ying用yong：

一、 點膠前：精確定位與引導

    基板/工件定位與校準：

        全局定位： 通過全局相機（通常是分辨率較低但視野較大的相機）快速掃描整個載具或基板，識別預先設置的基準點（Fiducial Marks）。這些Mark點通常設計成高對比度的幾何圖形（如圓形
、十字形）。

        坐標變換： 係統將識別到的實際Mark點位置與預設的理論位置進行比較
，計算出基板在工作台上的實際位置、角度偏移以及可能的縮放比例（如果存在熱膨脹或製造公差）。

        坐標補償： 根據計算出的偏移量，動態調整點膠路徑的坐標原點
、旋轉角度和縮放比例，使點膠路徑精確地與基板上的實際位置對齊。這對於處理柔性電路板（FPC）、大尺寸基板或存在定位公差的工件至關重要。

    元件/焊盤識別：

        目標特征識別： 使用高分辨率局部相機（或移動相機）精確定位需要點膠的具體位置，如芯片邊緣、焊盤中心、連接器引腳根部
、密封區域邊界等。

        特征匹配： 通過圖像處理算法（如模板匹配
、邊緣檢測、Blob分析、模式識別）精確識別目標的幾何特征（中心點、邊緣、輪廓）。

        位置/姿態補償： 即ji使shi基ji板ban已yi全quan局ju定ding位wei，單dan個ge元yuan件jian的de微wei小xiao位wei置zhi偏pian差cha或huo角jiao度du傾qing斜xie仍reng然ran可ke能neng存cun在zai。視shi覺jiao係xi統tong可ke以yi精jing確que測ce量liang這zhe些xie偏pian差cha，並bing實shi時shi補bu償chang點dian膠jiao頭tou的de最zui終zhong落luo點dian坐zuo標biao和he角jiao度du，確que保bao膠jiao點dian精jing準zhun打da在zai目mu標biao位wei置zhi。

    表麵狀態檢查（可選但重要）：

        異物檢測： 檢查點膠區域是否有灰塵
、碎屑
、殘留物等，避免影響點膠質量和粘接可靠性。

        表麵缺陷檢查： 檢查焊盤或元件表麵是否有氧化、汙染
、劃痕等可能影響膠水潤濕性和粘接強度的缺陷。

        膠路阻擋物檢測： 確保計劃點膠的路徑上沒有阻礙物（如翹起的元件引腳、飛線等）。

二
、 點膠中：實時監控與過程控製

    膠點位置/軌跡實時監控：

        引導與糾偏： 在連續點膠（如畫線
、塗覆）過程中，視覺係統可實時跟蹤膠嘴或已塗覆膠水的邊緣位置。

        閉環控製： 將實時位置與預設軌跡進行對比，發現偏差（如機械振動
、平台移動誤差導致）後
，立即反饋給運動控製係統進行動態糾偏，確保膠線始終沿預定路徑精確行走。

    膠點形態實時檢測：

        膠點尺寸監控： 利用高速相機（通常需要高幀率和高分辨率）在點膠閥開啟/關閉瞬間或膠點穩定後，快速捕捉膠點圖像。通過圖像分析實時測量膠點的直徑（2D）或高度/體積（3D視覺）。

        形狀一致性監控： 檢查膠點是否呈理想的圓形
、橢圓形
，或者膠線寬度是否均勻，是否有衛星點
、拖尾、拉絲等不良現象。

        膠量閉環控製： 將實時測量的膠點尺寸與設定值比較
，如果超出公差範圍
，係統可以實時或在下一點膠前自動調整點膠參數（如氣壓/壓力、時間
、針閥開度
、Z軸高度），實現膠量的閉環控製（Closed-Loop Control），顯著提升一致性。

    膠嘴狀態監控（高級應用）：

        針尖堵塞/掛膠檢測： 檢測針尖是否有膠水積聚或部分堵塞，避免影響出膠量和膠點形狀。

        針尖位置/磨損檢測： 監測針尖位置是否因磨損或碰撞而改變，確保點膠高度（Stand-off Height）的準確性。

三、 點膠後：質量檢測與數據追溯

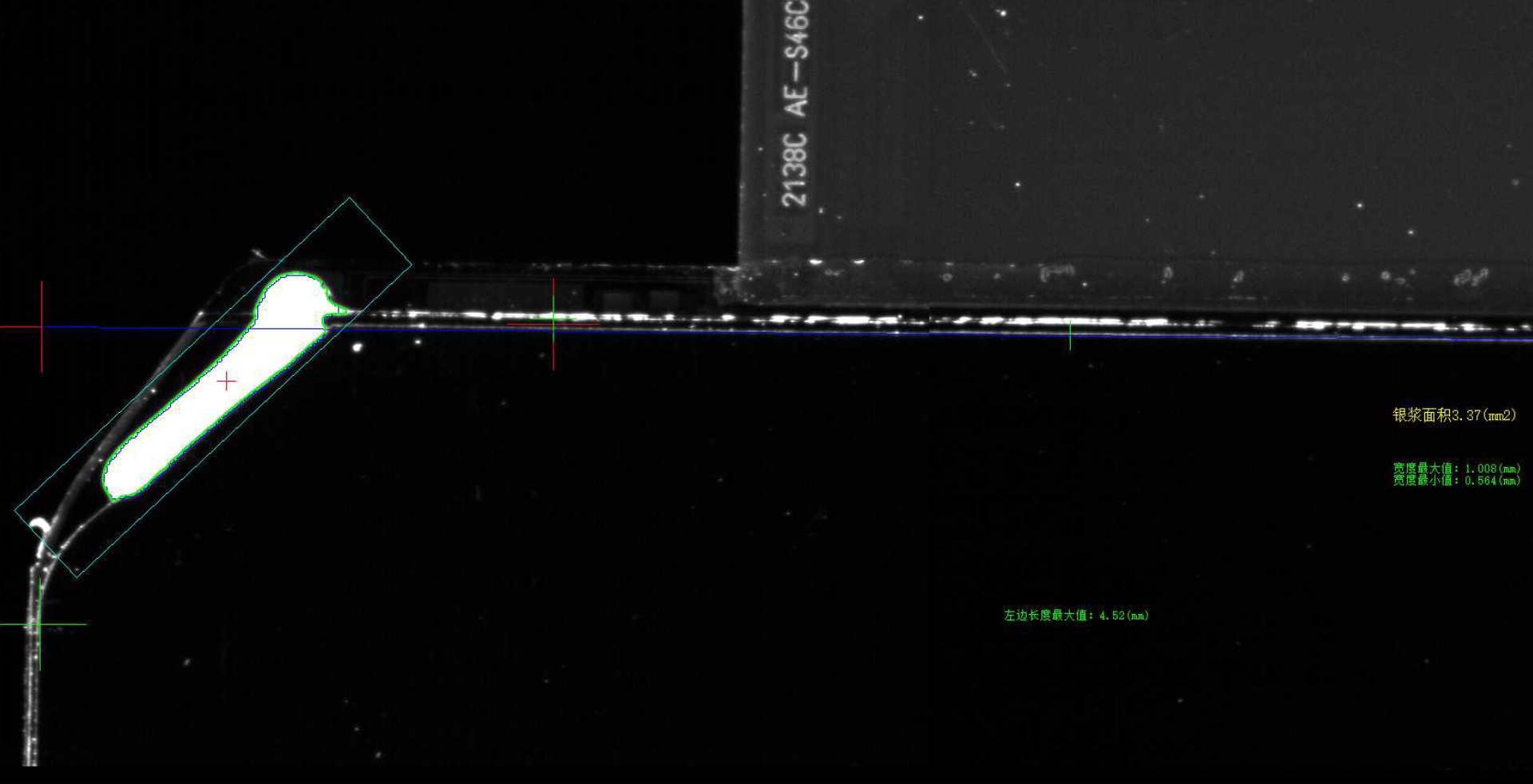

    膠點/膠線最終質量檢測：

        完整性檢測： 檢查每個膠點是否都已施膠，有無漏點。

        尺寸精度檢測： 精確測量最終膠點的直徑、高度
、麵積
、體積
；膠線的寬度、高度
、長度等幾何參數是否在規格範圍內。

        位置精度檢測： 測量膠點中心相對於目標位置（焊盤中心、元件邊緣）的偏移量（X, Y, θ）是否合格。

        形狀缺陷檢測： 自動識別並分類膠點的各種缺陷
，如：形狀不規則、衛星點、氣泡
、拉絲、拖尾、膠量過多/過少
、膠點塌陷/鋪展過度、膠點位置偏移

、汙染等。

        3D形貌檢測（越來越重要）： 使用激光三角測量
、結構光或雙目立體視覺等3D視覺技術，精確測量膠點/膠線的三維輪廓和高度信息。這對於需要精確控製膠量體積（如底部填充Underfill）
、檢查膠水爬升高度（如圍壩Dam）或檢測微小共麵性差異的應用至關重要。

    數據記錄與追溯：

        圖像存檔： 保存關鍵點膠位置（首件

、抽檢件）或所有點的檢測圖像，作為質量記錄。

        參數記錄： 記錄每個膠點的實際位置、尺寸、形狀等測量結果，以及對應的點膠參數（時間、壓力、高度等）。

        SPC統計分析： 對檢測數據進行實時統計分析，生成過程能力指數（如CPK），監控點膠過程的穩定性和趨勢，為工藝優化和設備維護提供依據。

        追溯性： 將檢測結果與產品序列號綁定，實現產品質量的全程追溯。

視覺係統帶來的核心價值

    提升精度： 解決工件和元件的定位誤差，實現微米級的點膠定位精度。

    保證一致性： 克服人工作業和開環控製的波動，大幅提升膠點尺寸、形狀和位置的一致性。

    提高良率： 通過實時監控和100%自動檢測
，及時發現並剔除不良品
，減少因點膠不良導致的後續組裝失敗或產品早期失效。

    增加效率： 減少人工定位、檢測和調機時間；通過閉環控製減少調試和不良品返工；支持更高速的點膠作業。

    增強靈活性： 快速適應不同產品和點膠路徑的切換
，減少換線時間。

    實現自動化與智能化： 是實現點膠全流程自動化（尤其是高精度要求）不可或缺的部分，並為智能製造提供關鍵數據基礎。

    降低成本： 減少膠水浪費、降低返修和報廢成本、節省人工成本。

關鍵視覺技術選擇考慮因素

    相機分辨率： 決定可分辨的最小特征尺寸。

    相機幀率： 決定實時監控和高速點膠時的捕捉能力。

    鏡頭： 放大倍率、景深、視野範圍選擇需匹配應用。

    光源： 合適的照明（環形光、同軸光、背光、結構光等）對獲取高對比度
、清晰圖像至關重要。需要根據基板顏色、反光特性、膠水顏色（透明、白色
、黑色等）選擇。

    算法： 強大的圖像處理和分析算法是實現精準識別
、測量和缺陷檢測的核心。

    2D vs 3D： 根據是否需要精確的體積或高度信息選擇。3D視覺在精密點膠檢測中越來越普及。

    係統集成度： 與點膠機控製係統（運動控製
、點膠閥控製）的深度集成是實現閉環控製和高效流程的關鍵。


    視覺係統已深度融入精密電子點膠的“定位-點膠-檢測”全流程閉環中。它不僅是“眼睛”
，更是“大腦”的一部分，通過精確引導、實時監控反饋和嚴格的質量把關
，確保了點膠工藝滿足日益嚴苛的精度、可靠性和效率要求，是現代高可靠電子製造不可或缺的核心技術。隨著機器視覺、人工智能和3D成像技術的持續發展，其在點膠領域的應用將更加深入和智能化。
