FPC點膠膠路糾偏視覺係統

該係統旨在解決柔性電路板點膠過程中，因FPC來料位置偏差
、治具裝夾誤差、熱膨脹變形等因素導致的點膠路徑不準確問題。通過機器視覺實時“看”到FPC上的基準特征，並與預設的“理論位置”進行比對
，計算出偏移量（X, Y, θ）
，然後動態修正點膠頭的運動路徑
，確保膠水精確塗敷在目標位置上。

係統核心構成
軟件部分：
       圖像采集：控製相機拍照。
       圖像預處理：濾波、二值化、形態學操作等

，以優化圖像質量。

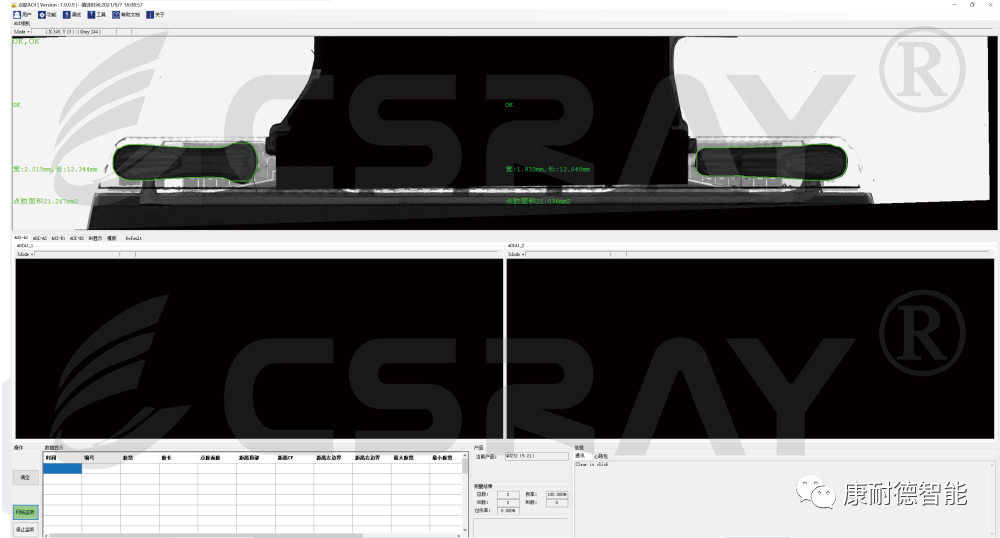

       特征定位算法：核心中的核心。常用：
           模板匹配：如NCC（歸一化互相關）、形狀匹配，用於定位FPC上的Mark點（如實心圓、十字、特征孔）。
           Blob分析：用於分析連通域，定位特征區域。
           邊緣提取與擬合：如找圓、找線，精確定位特征邊緣。
       坐標變換與糾偏計算：
           通過2個或以上非共線的Mark點
，計算當前FPC相對於理論位置的平移（ΔX, ΔY）和旋轉（Δθ）。
           將計算出的偏移量，通過手眼標定（或相機機器人標定）轉換到點膠機的坐標係下。
       通信與控製模塊：將修正後的坐標發送給點膠機控製器。


關鍵技術挑戰與對策

1.  FPC表麵反光與多樣性：
       挑戰：不同批次FPC的油墨顏色、銅箔光澤可能不同
，影響特征識別穩定性。
       對策：采用多通道照明控製
，根據來料自動或手動切換最佳光源方案；使用偏振片消除鏡麵反光；優化圖像預處理算法，增強特征魯棒性。

2.  精度要求高：
       挑戰：點膠精度常要求在±0.05mm甚至更高。
       對策：選用高分辨率相機+遠心鏡頭；進行高精度亞像素定位算法；保證穩定的機械結構和環境溫度。

3.  速度與節拍要求：
       挑戰：不能因視覺處理拖慢生產節拍。
       對策：優化算法
，使用GPU加速

；選擇高幀率相機
；采用“飛行拍照”或“一次拍照定位多個特征”的策略。

4.  軟件易用性與穩定性：
       對策：選擇成熟的視覺軟件平台或專用的點膠視覺係統（很多點膠機廠商提供集成方案）。良好的UI便於操作員教導和調試。

選型與實施建議

   先做可行性分析：獲取實際的FPC樣品，用不同光源和相機進行打光測試
，確認關鍵特征能否穩定、清晰地被提取。
   明確需求指標：精度（重複定位精度、絕對精度）、速度（處理時間）、FPC尺寸、工作距離。
   集成方式：
       方案一：購買集成化的點膠視覺係統。優點是開發周期短，穩定性有保障，供應商提供整體支持。
       方案二：自主集成。購買通用視覺組件（相機、鏡頭
、光源），自行或委托開發軟件。優點是靈活
，可深度定製

，但需要較強的技術團隊。
   重視標定和調試：係統的最終精度極大依賴於標定的準確性和現場工藝參數的調試優化。


    FPC點膠膠路糾偏視覺係統是提升點膠工藝良率、一致性和自動化水平的關鍵裝備。其成功實施是一個光、機、電、算suan緊jin密mi結jie合he的de工gong程cheng。核he心xin在zai於yu通tong過guo穩wen定ding可ke靠kao的de圖tu像xiang獲huo取qu和he高gao精jing度du的de坐zuo標biao計ji算suan，將jiang視shi覺jiao感gan知zhi信xin息xi實shi時shi轉zhuan化hua為wei對dui執zhi行xing機ji構gou的de精jing確que控kong製zhi指zhi令ling，從cong而er克ke服fuFPC生產中固有的各種偏差，實現高質量的點膠加工。

如果您有具體的應用場景（如點膠類型、精度要求、預算等），我可以提供更針對性的建議。
