FPC點膠高度視覺檢測

發布時間：2026-01-18瀏覽量：509作者：康耐德

這是一個在電子製造，特別是精密組裝中非常關鍵的質量控製環節。

FPC：柔性電路板。特點是輕薄、可彎曲、易變形，對檢測的穩定性和精度要求高。

點膠：將膠水（如銀漿、導電膠、UV膠、環氧樹脂等）精確塗敷到FPC的特定位置，用於粘接、密封、導電或封裝。

高度檢測：這裏通常指膠水的3D形貌檢測，不僅僅是存在性，更重要的是測量膠水的寬度、高度、體積、截麵形狀以及連續性。高度是關鍵參數，直接影響粘接強度、電氣性能和後續組裝。

檢測的重要性（為什麼要做？）

保證工藝質量：膠高不足導致粘接不牢、導電性差；膠高過量導致溢膠、汙染焊盤、幹涉其他元件。

過程控製：實時監測點膠機的狀態（如針嘴磨損、氣壓變化），實現閉環反饋控製。

預防批量缺陷：在早期發現點膠異常，避免大批量產品返工或報廢。

滿足追溯要求：為自動化生產線提供可記錄、可追溯的質量數據。

技術挑戰

FPC自身特性：表麵不平整（因彎曲或固定）、材質反光、背景圖案複雜（線路、焊盤），容易幹擾成像。

膠水特性：透明/半透明膠水（如UV膠）對比度低；黑色膠水吸光；膠水表麵可能呈弧形（彎月麵）。

精度要求高：通常需要達到±10μm甚至更高的檢測精度。

速度要求：需匹配生產線節拍，通常檢測時間在幾百毫秒內完成。

主流視覺檢測方案

根據原理，主要分為2D視覺和3D視覺兩大類。
方案一：2D視覺 + 算法補償（經濟實用，適用於要求不極端的場景）

原理：使用一個垂直向下的高分辨率工業相機和特定光源（如環形光、同軸光），獲取膠線的頂部圖像。

檢測內容：

膠線寬度、位置、連續性、有無斷膠。

間接估算高度：通過標定，利用膠線在圖像中的寬度與已知的膠水截麵形狀（近似半圓形）之間的關係，推算高度。但這依賴於膠水形狀穩定性和精確標定。

優點：係統簡單、成本低、速度快。

缺點：對透明膠水效果差；高度測量為間接估算，精度和可靠性受多種因素影響；對FPC翹曲敏感。

方案二：3D視覺檢測（主流且可靠的選擇）

這是目前進行高精度點膠高度檢測的首選方案。主要有以下幾種技術：

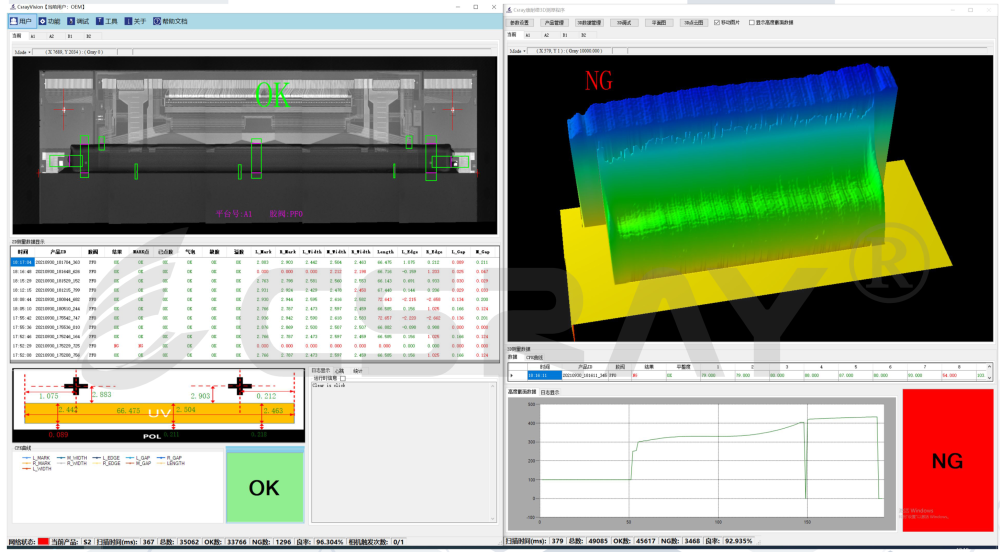

激光三角測量法

原理：yishujiguangxiantoushedaojiaoshuibiaomian，xingchengbianxingjiguangtiaowen。yigeyujiguangfasheqichengyidingjiaodudexiangjibuhuogaitiaowen。tongguotiaowendeweiyi，jisuanchumeigediandegaoduxinxi，shengcheng3D點雲數據。

優點：

精度高：Z軸（高度）分辨率可達1μm。

實時性好：線激光掃描速度快。

不受顏色和紋理影響：對透明膠水也能較好成像。

缺點：對高反光表麵（如FPC上的金手指）可能產生噪點；需要一定安裝空間。

結構光（光柵投影）3D視覺

原理：將一係列編碼的光柵圖案投射到物體表麵，相機采集變形的圖案，通過解相位算法計算全場高度信息。

優點：一次性獲取整個視場的3D數據，信息豐富。

缺點：通常比激光三角法速度稍慢，計算更複雜；對動態和振動更敏感。

共焦位移傳感器/色散共焦法

原理：利用光學共焦原理，通過檢測反射光的光譜或強度峰值來精確測量單個點的高度。通過掃描或陣列傳感器形成3D圖像。

優點：精度極高（亞微米級），對任何材質、顏色、透明度的表麵都有極佳效果。

缺點：成本非常高，掃描速度相對較慢，常用於離線抽檢或實驗室。

實施流程建議

需求定義：明確檢測指標（精度、速度）、膠水類型、FPC尺寸和特征、安裝環境。

方案選型：根據預算和需求，選擇2D+補償或3D方案。對於關鍵工藝，推薦采用激光三角測量法的3D視覺係統。

現場測試與打光驗證：用真實的FPC和膠水樣品進行成像測試，確定最佳的光源類型、角度和相機參數。

係統集成：將視覺係統機械、電氣、軟件集成到生產線中，確保與點膠機、傳送帶的同步。

算法開發與標定：開發針對性的檢測程序，並使用標準塊進行高精度標定。

參數優化與試運行：在真實生產環境下調試，優化檢測參數，確保穩定可靠。

數據對接與追溯：將檢測結果與生產管理係統對接，實現數據記錄和分析。

總結

FPC點膠高度視覺檢測已經從“可選”變為“必選”的智能製造環節。對於追求高可靠性和工藝控製的用戶，采用基於激光三角測量原理的3D視覺係統是當前最成熟、最有效的解決方案。它能直接、精確地測量膠水的真實3D形貌，有效克服FPC和膠水帶來的各種挑戰，為產品質量和過程優化提供堅實的數據基礎。

在選擇供應商時，務必提供樣品進行實際測試，重點關注其在不同光照條件下的成像穩定性、算法對邊緣的定位精度以及整套係統的易用性和抗幹擾能力。
